EPOWER跨平台电力集控调度系统

EPOWER跨平台电力集控调度系统

系统简介

EPOWER系统是基于IEC 61970标准而全新设计开发的新一代集控站自动化系统。系统采用先进的面向对象技术、SVG图形技术、最新的国际标准,遵从一体化设计原则,为电力企业的集控站自动化提供符合IEC 61970标准的统一应用支撑平台,在此基础上集成了监视和控制(SCADA)、五防管理、设备管理、故障管理、视频监控、运行管理、WEB实时浏览等应用于一体等一系列应用子系统,适用于各种区域集控中心、厂级电力调度等。


产品功能

子站数据采集功能

数据采集系统,前置子系统采用创新的多层动态路由技术,实现高效灵活的装置、通道、前置节点分层热备功能,更大程度地保证数据采集的可靠性。通过网络方式将子站端的实时数据接入电气监控中心总站系统。前置数据采集子系统实现的功能包括:完成与所辖变电站的实时数据通信、数据采集和处理功能,包括模拟量、状态量、电能量、继电保护及自动装置信息等相关的数据。

遥控与遥调

系统具有强大的控制功能,可以对满足互联闭锁约束条件并允许遥控的开关、刀闸进行遥控,对主变分接头进行升降操作。并生成操作过程的全部记录,所有遥控闭锁条件能自动判定。选择控制点,遥控选择的返送校核正确后,发出执行命令。控制命令执行成功后,显示设备的最新状态。


人工置数与挂牌

对于无通讯或者通讯异常的数据点,可以采用人工置数的方式进行数据设置。人工置数状态将采用特殊的显示形式,人工置数后的数据点将用人工值取代采样值。

当设备进行检修时,可在界面上进行设备的挂牌操作,可自定义挂牌图形和内容,挂牌后,将封锁设备的遥控操作。

数据存储与展现

对采集的数据进行存储,可根据数据的重要程度,自定义数据存储间隔,对于系统重要数据,可选择全部存储,系统具有大批量高密度的数据存储能力,只要硬件资源支持,系统存储量级不受软件系统制约。系统支持各种界面组态功能,组态元素包括各种电力图元、图表、曲线、图片、矢量图形、超链接等。

事件的采集、实时告警与查询

当电气设备运行发生状态变化、保护动作、测量量越限、操作员对电力系统资源的操作以及其它一些重要操作、系统自身的软硬件模块发生故障或发生状态变化时,系统都会产生事件报警。系统内置多种事件类型,不同类型的报警可以设置不同的展现方式。

各种通讯协议接入

系统支持各种标准规约接入,支持IEC 60870-5-104、IEC 60870-5-101、CDT、modbus等标准规约,支持各种非标规约扩展。

故障推图

当系统发生保护动作,引起开关跳闸时,会自动弹出故障子站的电气一次接线图监控画面,快速定位到故障设备,系统采用明显的视觉和听觉特效提醒运行人员,并在界面上展现详细的故障信息。

内置五防功能

系统内置五防插件,当启用五防模块功能后,系统会对每一次的开关操作进行五防判断,触发五防闭锁条件的遥控将被禁止。插件中内置常规的五防闭锁条件,也可以自定义追加闭锁条件。

智能报警系统

可以自定义告警组,不同组的告警显示在不同的子窗口中。系统支持多种级别的告警类型,不同类型的告警可以设置不同的告警视觉和听觉方式,可自定义报警颜色、告警音响、自动打印、推图、入库等。可设置告警确认机制,未确认的告警将以明显的闪烁方式进行显示,被确认的告警将记录确认时间和确认用户。可设置告警抑制功能,设置了告警抑制的测点,将不再进行告警显示。


产品特点

跨平台

系统具有全面的跨平台支持特性,可支持linux/unix/windows多种操作系统平台。系统采用jms消息总线、web service等先进的软件技术,屏蔽硬件和操作系统的差异。具有硬件和操作系统无关性、编程语言无关性、位置无关性、访问无关性、故障无关性、升级和扩展无关性以及移植无关性。可以稳定的运行在IBM、HP、DELL、联想等各种机型上。系统各个模块可分别部署在不同计算机节点上,支持多种平台混合使用。

分布式软件系统,多种硬件平台组合

系统采用分层分模块的软件设计思想,分布式插件化的模块配置方式,每一个系统模块,均可部署在独立的硬件平台上,也可以混合安装在同一硬件平台上。用户可根据自身业务规模与需求,选择应用服务器、通讯服务器、数据库服务器分离的部署方案,也可以选择将一些系统模块部署在一台服务器上。对于所有的服务器节点,均可选择主备服务器冗余方案或者单机运行方案。

B/S架构与C/S架构相结合

系统采用B/S架构和C/S架构相结合的设计方式,通过B/S架构实现系统建模、报表、曲线、用户管理、事件查询、通讯管理等功能模块,以达到轻量级客户端的目的;通过C/S架构实现监控平台,智能告警系统等富客户应用模块,以达到更丰富的视觉展现效果。

在线图模库一体建模或离线的图模库分离建模

系统支持图模库一体建模方式,在绘制系统接线图的同时,也完成了系统的建模工作。当项目数据模型不确定的情况下,也可以选择图模库分离的建模方式,先绘制离线接线图,再进行建模工作,最后完成接线图图元与模型的连接工作。系统支持数据模版、设备模版和间隔模版,模版与图元关联,在线绘制图元时,将自动根据模版产生建模对象。

在线的通讯管理与报文调试

实现WEB方式的在线通讯管理功能,用户登录通讯管理WEB页面,即可进行通道启停、通道运行状态查询、通道通讯报文查询等操作。

组态报表功能

可根据项目需求,自定义报表样式及报表内容,报表内容包括实时值、统计值、事件记录、操作记录等,其中统计值包括最大值、最小值、平均值、合格率、开关变位记录、开关变位次数等各种统计方式。

基于JMS的消息总线与基于web service的第三方开发接口

基于JMS的消息总线提供分布式异步访问接口,用于处理事件、命令以及其它消息;web service接口提供系统模型、实时数据与历史数据的访问接口,为第三方软件与系统的交互提供途径。JMS和web service都是平台无关的接口解决方案,具有良好的扩展性和易用性。

基于国际、国内最新标准的建模设计及通讯规约支持

系统遵循最新的国际、国内标准,系统建模设计完全遵循IEC 61970标准和IEC 61968等标准,全面采用组件技术、基于web service的接口设计。系统支持国际、国内标准通讯规约,并可实现非标规约扩展,具有高度开放性和可扩充性。

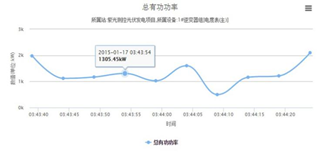

基于WEB的数据曲线功能


系统提供基于WEB的曲线查看功能,系统内置了数据点的日、周、月、年曲线,也可以选择任意时间段的数据趋势曲线。可以切换显示方式为曲线方式以及表格方式。用户可以进行组合曲线设置,组合曲线中,多个数据点的曲线将显示在同一个坐标系中。

安全性与可靠性

由于监控系统既要在本地与其它应用系统相连,又要通过广域网同远方系统互连,因此系统安全性是极为重要的问题。系统充分利用包括操作系统在内的各种软件安全机制、包括防火墙、(正、反向)物理隔离装置在内的各种安全防护设备以及各种强有力的安全性措施,提供符合“二次系统安全防护总体方案”要求的安全解决方案。系统采用“N+1”工作模式,支持双机热备用技术,当主机设备故障时,备机将自动切换为主机进行工作。


系统结构示意图
