UVIEW电力远程监控运维平台系统

UVIEW电力远程监控运维平台系统

系统简介

  只需输入一个网址,一个授权的用户账号,即可实时监测电站、变电站的运行情况,UVIEW系统将电力自动化系统搬到了网上,实现设备的远程监测和运维。

   与本地化监控系统一样,基于web的UVIEW系统提供了全组态的图形操作方式。所有的监控画面、接线图画面、报表界面、图表界面均可根据项目需求组态绘制,无需安装任何客户端工具,只需使用浏览器即可实现全站的数据监测。

   在系统的背后,有我们专业的技术团队,当子站运行过程中出现任何问题时,我们的工程师将与您同时收到事故报警,我们会第一时间帮助您分析事故的原因,快速排查问题,把事故引起的负面影响降低到最少。

   UVIEW系统采用最新的互联网技术,对传统电力自动化监控软件进行全方位的技术革新,系统可以部署在本地服务器中,也可以部署在Internet公有云平台上,是真正的互联网时代的电力监测系统。

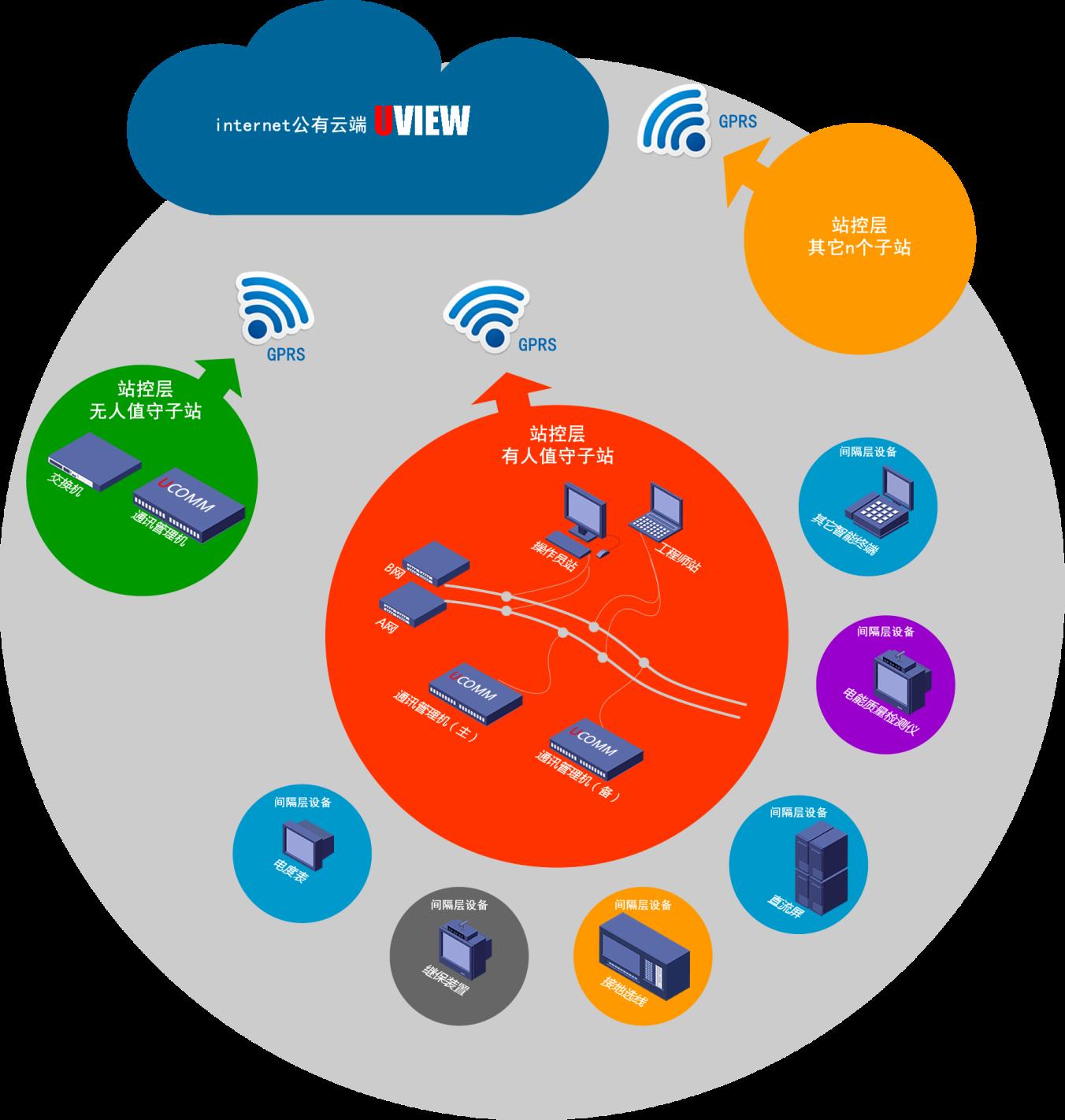

系统结构示意图


主要功能

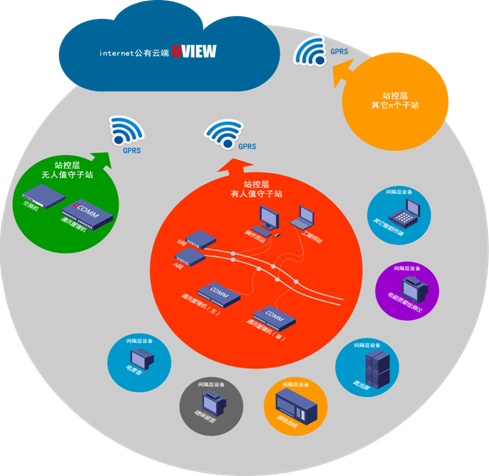

电站/变电站的远程监测与运维

无需构架复杂的本地网络,无需采购昂贵的本地设备,数据通过无线公网(GRPS)传输到云端的UVIEW系统中,无论何时何地,数据一览无遗。

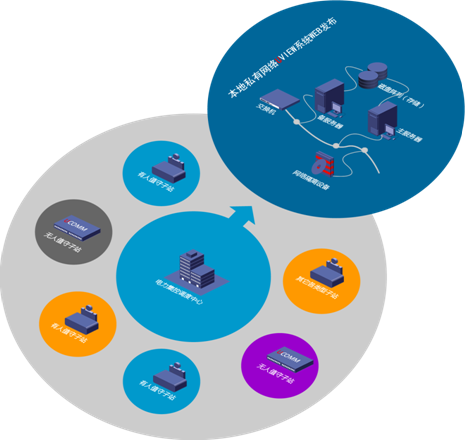

本地监控系统的WEB发布功能

本地监控系统负责设备的就地监测和遥控,UVIEW系统负责本地监控系统的WEB发布,UVIEW系统服务器架设在本地,通过网络隔离设备与本地监控系统的网络进行连接,实现本地私有局域网内的子站远程监测和运维。


基于大数据技术的数据存储、数据分析与视觉展现

大量而密集的历史数据存储一直是传统监控系统的功能短板,UVIEW系     统的强大之处,不仅仅是通过轻量级的WEB方式进行数据展现,更在于其基于现代互   联网大数据技术的高密度大批量数据的存储能力。

事件的在线采集、离线缓存、实时告警与历史事件查询

系统的开关变位信号、运行告警信号以及保护动作记录被实时推送至客户端浏览器,当系统网络暂时中断,本地采集器将通讯中断期间的事件记录缓存,等网络恢复后,系统将未上传的事件逐条发送至UVIEW系统中。

各种类型的子站接入

有人值守变电站、无人值守变电站、分布式光伏电站、本地集控调度系统、其它电力监控站等各类型子站,均可接入至UVIEW系统。

支持本地私有网络与Internet公网

可采购服务器、交换机、网络隔离设备、存储设备等建设本地私有网络,为UVIEW系统搭建私有系统硬件平台,系统及数据将运行和保存在本地硬件平台上;也可以使用Internet公网系统,应用GPRS等技术,将数据传输至Internet云端的UVIEW公共服务器中。

通过脚本语言扩展数据统计与分析功能

数据的采集,仅仅完成了系统监测的第一步,对数据进行进一步的统计和分析,进而指导生产运行,才是系统监测的最终目的。系统内置了最大值、最小值、平均值、合格率、变位次数等各种常规数据统计方式,同时,支持各种计算公式。如果上述常规统计方式无法满足分析需求,系统还支持脚本语言扩展功能,可以通过脚本语言定制各种数据统计分析算法。

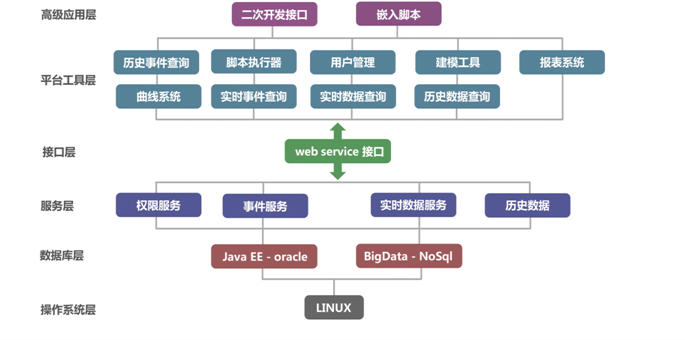

提供通用的二次开发接口,数据利用最大化

blob.png   UVIEW系统不仅仅是一个数据监测系统,更是一个开放的通用数据平台,系统提供基于web service的软件总线,任何第三方软件需要UVIEW系统的数据,均可通过系统提供的标准web service接口进行访问。


组态化的系统构建

UVIEW系统提供的WEB监测页面均可根据项目需求自定义,组态后的WEB页面是原生HTML页面,无需安装任何浏览器插件,此外,系统报表数据与报表样式、建模系统等均可自定义组态。


产品特点

基于Linux操作系统

UVIEW系统部署在Linux操作系统之上,Linux系统是真正安全、高效、稳定、开放的操作系统,具有强大的计算能力和网络处理能力,系统天生可防御各种病毒和网络攻击,是高端软件应用操作系统的最佳选择。



基于先进的HTML5技术的WEB前端图形界面组态

系统采用最新的HTML5技术,实现WEB前端界面的组态功能,用户可以任意组态电气一次接线图、地理信息图、通讯状态图、潮流分布图、系统结构图等WEB页面。页面中,用户可任意组态各种电力元件、图片、动画、柱形图、饼图、曲线图、视频、FLASH、超链接、嵌入外部网站等,图形中的组态元素可以和数据点进行关联,展现实际数据点的测量信息。


基于云计算的大数据处理方案

系统采用传统ORACLE关系型数据库与基于互联网的NoSQL非关系型数据库相结合的数据处理方案,建模系统采用ORACLE数据库保障对象之间的逻辑关系,历史数据采用NoSQL技术保障高密度大数据的存储与访问能力。


HTML和Excel双格式报表系统

系统报表样式及报表数据均可实现自定义,对于同一张报表,用户可以使用浏览器在线查看HTML格式的报表数据,也可以选择下载Excel格式的报表文件。

    系统内置报表数据的缓存机制,当一张历史数据报表生成后,自动将报表的HTML文件与Excel文件缓存,当用户再次查看此报表时,将直接从缓存系统中读取报表文件,不再重新查询数据库并产生报表,这种机制极大的提高了报表的查询速度。


丰富的图表、曲线展现

系统支持用各种视觉图,用户可自定义各种柱形图、饼图、曲线图、百分比图、表格等图表元素进行实时数据与历史数据的视觉展现。同样,这些丰富的图表也是在浏览器中显示的。

    系统支持每一个数据点的实时曲线与历史曲线展现,历史曲线可以选择日、周、月、年曲线,也可以自定义曲线的起止时间和采样间隔。曲线上会显示数据的最大值、最小值与平均值。系统支持组合曲线进行数据比较。


安全的数据通讯系统

公网数据传输最大的问题在于速度与安全,UVIEW系统充分考虑了公网作为数据传输介质的特殊性。为了节约传输数据流量,平时,通讯信道中只传输变化数据,数据经过压缩算法处理;为了传输安全,系统数据经过加密,数据采用单向传输方式,只能由采集端主动上传至服务端。


多浏览器支持

系统支持IE(IE 9及以上)、Google Chrome、Firefox、Safari浏览器内核以及这些浏览器内核衍生出来的搜狗、360、猎豹、遨游、腾讯等各种浏览器,并在Windows、Linux、Mac os等多种客户机操作系统平台上均可完美展现。


用户管理与多级用户UI系统

       运维工程师可以对系统参数进行编辑修改、浏览用户只能查看系统数据、电站业主更关心统计数据、值班员更关心实时运行数据。如何满足不同用户对系统交互的不同需求呢?系统提供强大的用户管理功能,支持自定义用户组功能,不同的用户组可设置不同的访问权限。系统支持为不同级别的用户组设置不同的访问界面,真正实现为不同权限的人,展现与其权限匹配并满足其需求的数据和画面。
